Psikrometri,nemli havanın termodinamik özellikleri ile,bu özellikleri kullanarak nemli havadaki işlemler ve şartlar ile ilgilenen,termodinamiğin bir dalıdır.

Psikrometrik diyagram, nemli havanın fiziksel özelliklerini grafik halinde veren bir diyagramdır.Nemli hava ile ilgili birçok problem, psikrometrik diyagram kullanılarak kolayca çözülebilir.

Nemli hava ile yapılan bütün işlemlerde, özgül değerlerin ifadesinde değişmeyen tek değer olan kuru havanın kütlesi esas alınır. Özgül entalpi, özgül hacim vs. her şey kuru hava kütlesine göre ifade edilir.



• Kuru Termometre Sıcaklığı (KT)

• Yaş Termometre Sıcaklığı (YT)

• Entalpi (h - kJ/kg)

• Özgül Nem (w - gr/kg)

• Bağıl Nem (% RH)

• Özgül Hacim (v – m3/kg)

• Çiğ Nokta Sıcaklığı (ÇN)

Eğer havanın herhangi iki özelliği bilinirse, diğer tüm özellikleri belirlenebilir.Psikrometrik Diyagram, Deniz Seviyesindeki Atmosfer Basıncı (101,325 kPa) İçin Düzenlenmiştir.

Not:Her gaz için ayrı bir diyagram kullanılır,R22,R134a,R410a vb gazlar için.

Psikrometrik Diyagram Yardımıyla Basınç ve Entalpi Sorularını Çözme 1
R134a Gazına ait Basınç ve Entalpi diyagramları indir

R22 Gazına ait Basınç ve Entalpi diyagramları indir



Psikrometrik Diyagram Yardımıyla Basınç ve Entalpi Sorularını Çözme 1


Psikrometrik Diyagram Yardımıyla Basınç ve Entalpi Sorularını Çözme 1

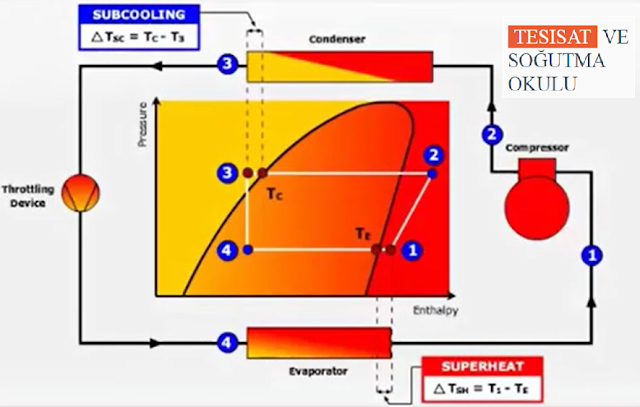

Örnek Soru

Soğutucu akışkan :R22

Evaporasyon sıcaklığı :5°C

Yoğuşma sıcaklığı :50°C

Subcooling sıcaklığı : 5C

Superheating evaporator sıcaklığı :10C

R22 gazı için istenen şartlara göre aşağıdaki değerleri bulunuz.


-h1 =

-h2 =

-h3,4=

-P1=

-P2=

-Entropi=

-Özgül hacim=

-Soğutma etkisi Etkili gizli ısıtma (Evapratör):
h1 – h3,4=

-Sıkıştırma işi (Kompresör):
h2– h1 =

-Kondanser:
h2– h3,4 =

-COP(Performans Katsayısı)
= Evapratör / Kompresör
= (h1-h3,4)/(h2-h1)

-Sistemde dolaştırılması gereken akışkan miktarı ( kg/h)
= Evapratör / Kompresör
= (h1-h3,4)/(h2-h1)
